基地局用のフィルター類

RF信号の結合器

複数の基地局のRF信号を結合し、屋外のアンテナに
連結する装置で、信号の損失を最小化するよう設計されています。
複数帯域の周波数を結合して周波数の干渉除去機能に優れた
PMIDを見せている製品です。
RF信号の分配器

2-way、3-wayに対応する分配装置で、基地局の信号を
互いに異なるアンテナに分配する装置です。
600M~5.5Gまでのブロードバンドをカバーするように設計されており、
4G&5Gの基地局の設置時に有用な製品です。

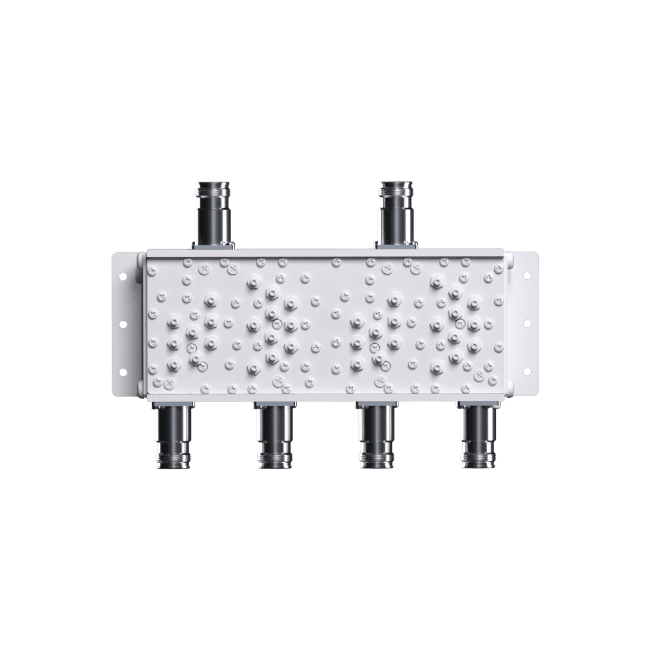

2周波分配器

tab_menu_on

2周波分配器

技術仕様

	規格
周波数範囲	3.7GHz (P1/P4) 4.0GHz (P2/P5)
インピーダンス	50Ω
挿入損失 (最大)	0.45dB
V.S.W.R (max.)	1.3:1
ポート間のアイソレーション（最小）	60dB
パワーハンドリング (最大)	Ave：80W Max. Peak：800W Max.
環境	屋内型

5周波給電線共用器

tab_menu_on

5周波給電線共用器

技術仕様

	項目	規格
Passband	B28	718～803MHz
	B5	815～875MHz
	B21	1437.9～1495.9MHz
	B3	1710～1860MHz
	B1	1920～2130MHz
Band 挿入損失	718～803MHz	0.5dB以下
	815～875MHz	0.5dB以下
	1437.9～1495.9MHz	0.3dB以下
	1710～1860MHz	0.4dB以下
	1920～2130MHz	0.4dB以下
ポート間のアイソレーション		50dB以上 *700MHzと800MHz間は、40dB以上

Sub62周波分配器

tab_menu_on

Sub62周波分配器

技術仕様

仕様	P1 / P4	P2 / P5
周波数範囲	3700 ~ 3800MHz	4000 ~ 4100MHz
インピーダンス	50Ω
挿入損失 (最大)	0.45dB
V.S.W.R (max.)	1.3:1
ポート間のアイソレーション（最小）	60dB
パワーハンドリング (最大)	80W(Ave) / 800W(Peak)
環境	屋内型
